RW-R988型 UWB高精度定位
· 上架時間： 2020-05-09
· 產品名稱： UWB高精度定位
· 產品型號： RW-R988
產品介紹
物聯網的出現，將我們帶入了全新的大數據、信息化的時代。隨著物聯網的蓬勃發展，人們對于位置服務的需求也在不斷增長，這使得室內定位行業快速發展。其中UWB技術作為室內定位行業中精度最高的技術，自然得到了廣泛的應用。UWB網絡型基站RW-R988-2(以下簡稱R988-2)根據UWB定位技術原理研發而成，產品具有抗干擾性能強，傳輸速率高，發射功率非常小等特點，廣泛應用于室內靜止或者移動物體以及人的定位跟蹤與導航，且能提供十分精確的定位精度。
詳細說明
(一)定位原理

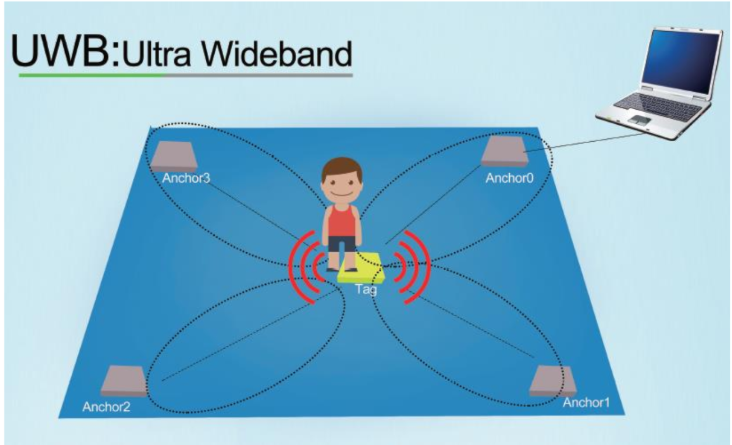

UWB超寬帶技術是一種全新的，與傳統通信技術有極大差異的通信新技術。它不需要使用傳統通信體制中的載波，而是通過發送和接收具有納秒或納秒級以下的極窄脈沖來傳輸數據。從而具有MHz量級的帶寬。UWB的室內定位功能和衛星原理很相似，就是通過室內布置4個已知坐標的定位基站，需要定位的人員攜帶定位設備標簽，標簽按照一定的頻率發射脈沖，不斷和4個已知位置的基站進行測距，然后通過一定的精確算法從而定出標簽的位置。
(二)工作模式
RW-R988-2 UWB網絡型基站配合公司電子標簽使用 ，采用TOF(測距)定位，TDoA(到達時間差測距)定位，AoA(到達角度測距)定位， ToF或TDoA進行融合定位。
(三)基站組網構成
R988-2 UWB網絡型基站，一臺R988-2可實現0維定位，兩臺R988-2可實現1維定位，四臺R988-2可實現2維定位。
如下圖，同一個項目中我們可以使用三種定位模式來達到定位效果，同時通過減少定位基站的使用數量來降低成本。
(1)如圖中小區域通過安裝1臺R988-2 (5號)，可以實現存在性檢測(在或者不在)，適用于小型房間等區域。
(2)圖中走廊中兩臺R988-2(7號和8號)，我們可以在走廊實現1維定位。
(3)圖中大區域通過四臺R988-2(1號、2號、3號、4號)四個基站我們可以實現精確的2維定位;
※根據不同的場景選擇不同數量的基站※
產品優勢
(一)通訊安全
UWB網絡型基站RW-R988-2通訊安全保密性表現在兩方面：
一方面是采用跳時擴頻，接收機只有已知發送端擴頻碼時才能解出發射數據;另一方面是系統的發射功率譜密度極低，用傳統的接收機無法接收。
(二)接口標準
1、公司標配直流電源適配器
2、以太網(RJ-45)標準接口
(三)工程配置優勢
工程配置簡單便捷，布置規劃簡單,客戶 CAD 地圖通過規劃軟件進行布置
(四)定位精確
高精度定位，定位精度 可達10CM 級
產品參數
序號 | 技術指標 | 參數 | 備注 |
1 | 供電標準 | 1. DC15V-48V 1.66A，25W MAX 2. POE 48V |
|
2 | 組網模式 | 網絡型基站 |
|
3 | 定位模式 | 支持0維，1維，2維 定位 |
|
4 | 定位精度 | 10cm級定位精度 |
|
5 | 工作頻段 | 3.1 GHz ～ 6.5 GHz |
|
6 | 指 示 燈 | 1.紅燈常亮：通電正常； 2.藍燈閃爍：讀卡正常； 3.紅燈閃爍：通訊正常； 4.無 燈 亮：設備異常或不工作。 |
|
7 | 功耗標準 | ≤15W |
|
8 | 工作溫度 | -20℃～+60℃ |
|
9 | 安全機制 | 過熱，過載和短路保護 |
|
10 | 封裝特性 | 耐酸堿工程塑料 |
|
11 | 防護等級 | IP65 |
|
12 | 可 靠 性 | 防雷防沖擊，滿足工業環境要求 |
|
13 | 顏 色 | 白色 |
|
14 | 尺 寸 | 高90mm*底寬124mm*頂寬70mm |
|
15 | 重 量 | 340g |
|
16 | 安裝方式 | 吸頂安裝或墻壁安裝 | （可選） |
